ليكا GS18 I وGS18 T: الفرق والمواصفات ومتى تشتريه
أعلى سلسلة RTK من لايكا: 555 قناة، تعويض ميل بدون معايرة، وفي GS18 I قياس من الصورة (Visual Positioning).

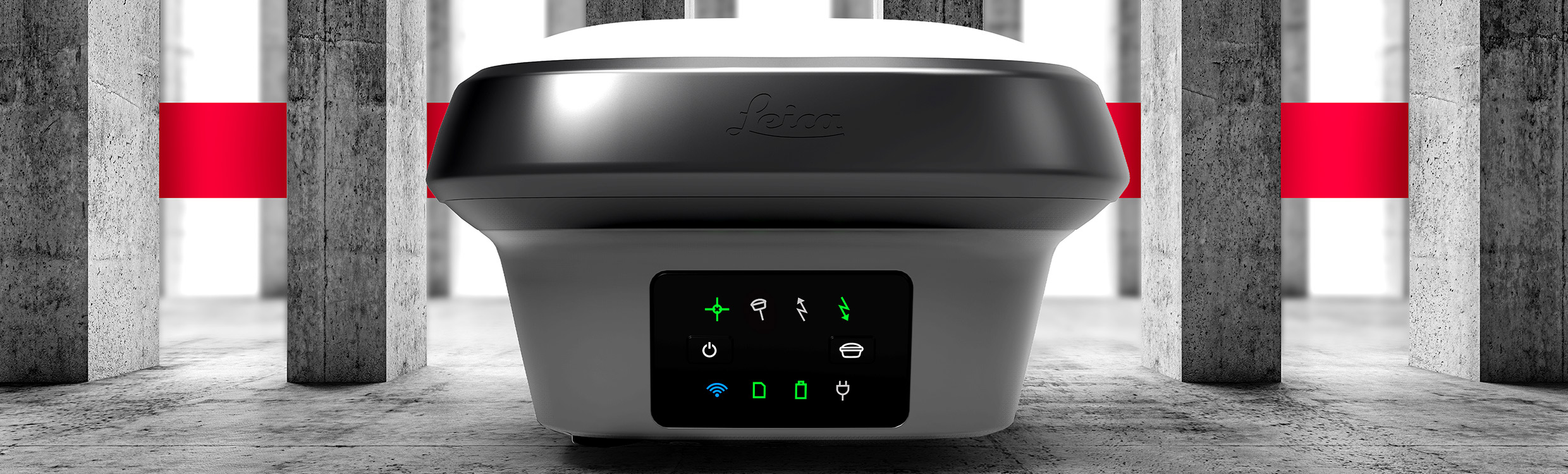

📷 الصورة من موقع leica-geosystems.com🧭 إيه هي سلسلة GS18؟
GS18 هي أعلى فئة GNSS Smart Antenna للـ RTK عند لايكا: هوائي ومستقبل ومودم 4G وبطارية في وحدة واحدة على الجالون. بتيجي بثلاث نسخ: العادي، T بتعويض ميل، وI بتعويض ميل وكاميرا.
الفكرة إنك تشتغل أسرع وبأخطاء أقل: ما تفضلش تظبط الفقاعة عند كل نقطة، وتوصل لنقاط صعبة بالميل أو بالصورة، وبحل RTK بيتهيأ في حوالي 4 ثواني وبـ SmartCheck للتحقق من موثوقية الحل (99.99% حسب لايكا).
🌍 دوره في العمل المساحي
رفع آلاف النقاط على مساحات واسعة بدون خط رؤية وبإنتاجية عالية.
توقيع محاور الطرق والخدمات والأساسات الأرضية بإحداثيات مباشرة.
ربط المشروع بإطار مرجعي عبر RTK أو Static، وتأسيس نقاط كنترول مساعدة.
مودم 4G مدمج وراديو UHF اختياري، فبتتصل بأي شبكة تصحيحات أو قاعدة خاصة.
🔀 GS18 العادي ولا T ولا I؟
| المقارنة | GS18 | GS18 T | GS18 I |
|---|---|---|---|
| تعويض الميل (Tilt) | بترقية خدمة | ✅ | ✅ |
| كاميرا / Visual Positioning | — | — | ✅ |
| الوزن | 1.20 كجم | 1.23 كجم | 1.25 كجم |
| حرارة التشغيل | −40 / +65° م | −40 / +65° م | −30 / +50° م (والكاميرا شغالة) |
| الأنسب لـ | رفع وتوقيع كلاسيك | رفع سريع بنقاط كتير وحواف | نقاط صعبة أو خطرة وتوثيق بالصور |
📊 المواصفات الفنية (GS18 I)
| المواصفة | القيمة |
|---|---|
| 🛰️ الـ GNSS | |
| القنوات | 555 — GPS • GLONASS • Galileo • BeiDou • QZSS • NavIC • SBAS |
| RTK (Single Baseline) | أفقي 8 مم + 1 ppm — رأسي 15 مم + 1 ppm |
| RTK (Network) | أفقي 8 مم + 0.5 ppm — رأسي 15 مم + 0.5 ppm |
| Static (Phase) | أفقي 3 مم + 0.1 ppm — رأسي 3.5 مم + 0.4 ppm |
| Rapid Static | أفقي 3 مم + 0.5 ppm — رأسي 5 مم + 0.5 ppm |
| معدل التحديث | 20 Hz |
| التهيئة / الموثوقية | حوالي 4 ث — SmartCheck 99.99% |
| 📐 تعويض الميل | |
| الخطأ الإضافي | أقل من 2 مم + 0.3 مم لكل درجة حتى ميل 30° |
| الأسلوب | دمج IMU + GNSS — Calibration-free |
| 📸 الكاميرا (GS18 I) | |
| الحساس | 1.2 ميجابكسل Global Shutter |
| مجال الرؤية | 80° أفقي × 60° رأسي |
| دقة القياس من الصورة | عادةً 2–4 سم من مسافة 2–10 م |
| 🔋 التشغيل والبيئة | |
| الوزن | 1.25 كجم (3.55 كجم مع الجالون) |
| البطارية | ليثيوم أيون — حتى حوالي 8 ساعات |
| الحماية | IP66 / IP68 |
| حرارة التشغيل | −30° إلى +50° م (مع الكاميرا) — −40° إلى +65° م (بدونها) |
| المتانة | يتحمل سقوط من جالون 2 م |
| 📶 الاتصال والتخزين | |
| الاتصال | 4G LTE داخلي • راديو UHF اختياري • Bluetooth • WLAN |
| الذاكرة | حتى 4 GB داخلية + كارت SD |
🛠️ استخدامات GS18 العملية
رفع حدود وتحديد نقاط بإحداثيات مباشرة ومتابعة جودة الحل لحظيًا.
رفع وتوقيع على امتدادات طويلة بسرعة وبشخص واحد.
توقيع حدود المشروع والحفر والردم والأساسات الأرضية.
رفع ومشاريع تسوية على مساحات واسعة مفتوحة.
قياس من الصورة لأعمدة وحواف على طرق مرورية دون الوقوف عندها (GS18 I).
إعداد قاعدة خاصة مع راديو UHF لمواقع بدون تغطية شبكة.
⚖️ متى تستخدم GS18 ومتى لا؟
✅ استخدمه لما…
- عايز أعلى أداء RTK وموثوقية حل في شغل يومي مكثف.
- بتقيس نقاط كتيرة وعايز تقلل وقت التسوية (T / I).
- فيه نقاط يصعب الوصول لها أو خطرة (I).
- الجهاز هيكون مرجع الفريق وعايز موثوقية وخدمة قوية.
- عايز تكامل مع Captivate وSmartNet والتوتال ستيشن.
⛔ بلاش تعتمد عليه لما…
- تحت أشجار كثيفة أو بين مباني عالية: GNSS مش بديل للتوتال ستيشن هنا.
- توقيع بتفاوت مللّيمترات أو ارتفاعات دقيقة: التوتال ستيشن أدق.
- الميزانية محدودة وشغلك مفتوح بسيط: GS05 أو بديل اقتصادي ممكن يكفي.
- محتاج مراقبة تشوهات أو شبكة جيوديسية: Static ومعالجة مكتبية.
- داخل المباني والأنفاق: مفيش إشارة.
📐 محتاج Tilt؟ ولا Visual Positioning؟
تعويض الميل (Tilt) معناه إنك تقيس النقطة والجالون مايل من غير ما تفتّش على الفقاعة، فبتوفر وقت التسوية وبتوصل لنقاط صعبة (حواف مباني، أسوار، أركان). وVisual Positioning بيضيف كاميرا بتخلّيك تقيس نقاط من الصورة، حتى لو مش قادر توصلها.
بتقيس مئات النقاط في اليوم، أو بتشتغل على حواف وأسوار ومباني، أو الفريق مش متمرس على التسوية الدقيقة.
فيه نقاط مرورية أو خطرة أو عالية ومش ممكن توصلها، أو محتاج توثيق بالصور مع القياس.
بعض أنظمة الـ Tilt بتتأثر بالحديد والمعادن القريبة وبتحتاج معايرة. اختبر الجهاز بقرب ركائز حديد وسيارات.
كل ما زاد ميل الجالون زاد الخطأ الإضافي. حافظ على ميل معقول وراجع الدقة المعلنة عند الميل اللي هتستخدمه.
مثال: الخطأ الإضافي من الميل (GS18 T / I)
| ميل الجالون | الخطأ الإضافي (Hz) |
|---|---|
| 5° | أقل من 3.5 مم |
| 10° | أقل من 5.0 مم |
| 15° | أقل من 6.5 مم |
| 20° | أقل من 8.0 مم |
| 30° | أقل من 11.0 مم |
محسوب من المعادلة المعلنة في داتاشيت GS18 I: أقل من 2 مم + 0.3 مم لكل درجة ميل حتى 30°. ده خطأ الميل وحده، ويُضاف لخطأ الـ RTK نفسه.
💰 Leica بسعر أعلى ولا بديل اقتصادي (حتى لو صيني)؟
GS18 في أعلى سلم الأسعار؛ فهل يستاهل الفرق عن الفئة الأقل من Leica أو عن الاقتصادي؟ ده بيتحدد بشغلك وظروف مواقعك وليس بالدقة المعلنة وحدها.
القاعدة: متقارنش الدقة المطبوعة بس، لأن أغلب أجهزة RTK بتعلن أرقام متقاربة (حوالي 8–10 مم + 1 ppm أفقي). الفرق الحقيقي غالبًا في الأداء تحت الظروف الصعبة، وثبات الحل، والخدمة، والتكامل. والتكلفة الكلية = سعر الشراء + الاشتراكات + الصيانة + التوقف + قيمة إعادة البيع.
1) الخطأ المتوقع حسب طول الخط القاعدي (RTK)
| المواصفة (أفقي / رأسي) | 1 كم | 5 كم | 10 كم | 20 كم |
|---|---|---|---|---|
| 8 مم + 1 ppm / 15 مم + 1 ppm (GS18 / GS16 / GS10 / GS25) | 9 / 16 مم | 13 / 20 مم | 18 / 25 مم | 28 / 35 مم |
| 10 مم + 1 ppm / 20 مم + 1 ppm (GS05 / GS07) | 11 / 21 مم | 15 / 25 مم | 20 / 30 مم | 30 / 40 مم |
الخطأ = الجزء الثابت + (ppm × المسافة بالكم). أفقي / رأسي. أرقام نظرية من الداتاشيت (Single Baseline) وبتوصف الأداء في ظروف مثالية، والواقع بيزيد عنها.
مثال: رفع كداستر أو طبوغرافي بتفاوت 2–3 سم على مسافات قصيرة: الجهازين (GS18 وGS05) بيغطوا ده نظريًا، والفرق الحقيقي هيظهر في الارتفاع (الدقة الرأسية أضعف دايمًا) وفي ثبات الحل قرب الأشجار والمباني. أما مراقبة تشوهات أو شبكات كنترول فمحتاجة Static ومعالجة مكتبية مش RTK.
2) إيه اللي بتدفعه زيادة في الـ Premium؟
| العنصر | Leica وأمثالها (Premium) | اقتصادي (صيني وغيره) |
|---|---|---|
| الدقة المعلنة (RTK) | 8–10 مم + 1 ppm | غالبًا أرقام مقاربة على الورق |
| التتبع في الظروف الصعبة (أشجار / مباني / انعكاس) | غالبًا أقوى وأثبت | مقبول في المفتوح، ويفرق تحت الحجب |
| موثوقية الحل وسرعة الـ Initialization | SmartCheck (99.99%) وتهيئة حوالي 4 ث | بيختلف حسب الماركة والموديل |
| تعويض الميل | Calibration-free وغير متأثر بالمغناطيسية (GS18 T/I) | موجود في موديلات كتير، لكن بيحتاج اختبار قرب الحديد |
| الشبكات والتكامل | تكامل مع SmartNet وCaptivate والتوتال ستيشن | متوافق مع NTRIP العام، وتكامل أقل مع منظومات خارجية |
| الخدمة وقطع الغيار محليًا | شبكة موزعين ومراكز | بتعتمد كليًا على الموزع المحلي |
| المتانة (IP68 / سقطة 2 م) | مصممة لشغل شاق يومي | بيعتمد على الموديل |
| سعر الشراء | أعلى | أقل بفرق كبير |
| قيمة إعادة البيع | عادةً أعلى وأسهل | أقل وأصعب |
تعميمات عامة بتختلف من موديل لموديل. أمثلة على الماركات الاقتصادية الشائعة: South وHi-Target وCHC، وفيه حلول منخفضة التكلفة زي Emlid، وماركات عالمية تانية (Trimble وTopcon…) في الفئة المتوسطة والعليا. اختبر الجهاز بنفسك قبل ما تحكم.
3) الاقتصادي يكفيك لما… وادفع في Premium لما…
✅ الاقتصادي كفاية لما…
- رفع طبوغرافي وكداستر في مواقع مفتوحة وتفاوت سنتيمترات.
- شغل قصير المدى وبتتحقق من قياساتك بتوتال ستيشن أو نقاط معلومة.
- جهاز احتياطي أو تدريب أو أسطول إضافي.
- شركة ناشئة وميزانية محدودة.
- الموزع المحلي عنده خدمة وضمان ممتازين.
⛔ ادفع في Premium لما…
- شغل يومي مكثف في مواقع صعبة (أشجار، مدن، تحت حجب).
- عايز Tilt موثوق قرب حديد ومعادن بدون معايرة متكررة.
- العقد بيشترط ماركة أو شهادات معايرة أو تكامل مع منظومة Leica.
- الجهاز هيكون مرجعك الأساسي لفريق كامل.
- بتحتاج موثوقية الحل لقرارات مكلفة (توقيع حساس، حدود ملكية).
4) اختبار 6 خطوات قبل ما تشتري الأرخص
- اختبار نقاط معلومة: احتل 3–5 نقاط كنترول معروفة على أيام مختلفة وقارن الإحداثيات (أفقي ورأسي).
- اختبار الـ Initialization: قيس زمن التهيئة وإعادة التهيئة بعد فقد الإشارة تحت شجرة أو بجوار مبنى.
- اختبار Static: سجّل ساعتين لثلاث ساعات على نقطة معروفة وعالجها وقارن مع جهاز أعلى دقة.
- اختبار الميل (لو موجود): جرّب قرب ركائز حديد وسيارات وبأميال مختلفة وقارن بالقياس المسوّى.
- توافق الشبكات: اتأكد من اتصال NTRIP بشبكتك المحلية ومن تنسيقات التصحيحات.
- الدعم: الضمان، قطع الغيار، تحديثات الفيرموير والتراخيص (قد تكون بتجديد)، وشهادة المعايرة لو مستعمل.
🔗 روابط لايكا الرسمية (تنزيل وشرح)
🙋 أسئلة شائعة عن GS18
❓ إيه الفرق بين GS18 وGS18 T وGS18 I؟
كلهم بنفس أداء الـ GNSS (555 قناة، RTK أفقي 8 مم + 1 ppm، رأسي 15 مم + 1 ppm). GS18 العادي من غير ميل (والميل بترقية خدمة حسب لايكا)، GS18 T فيه تعويض ميل، وGS18 I فيه ميل + كاميرا للـ Visual Positioning.
❓ هل تعويض الميل بيحتاج معايرة؟
لايكا بتقول إنه Calibration-free ومش متأثر بالاضطرابات المغناطيسية لأنه بيدمج IMU مع GNSS. ومع ذلك اختبره عندك قرب حديد وسيارات قبل ما تعتمد عليه في توقيع حساس.
❓ الـ Visual Positioning دقته كام؟
حسب داتاشيت GS18 I، دقة قياس النقطة من الصورة تكون عادةً 2–4 سم من مسافة 2–10 متر. ده كويس للنقاط اللي يصعب الوصول لها والتوثيق، لكن مش بديل للقياس المباشر في التفاوتات الضيقة.
❓ الأفضل لشغل كداستر وطبوغرافي؟
أي موديل من التلاتة بيغطي الدقة. الميل بيوفر وقت على النقاط الكتيرة، والكاميرا مفيدة لو فيه نقاط مرورية أو خطرة. لو الميزانية محدودة، GS18 T غالبًا هو نقطة التوازن.
❓ هل في بديل أرخص من Leica؟
في أجهزة اقتصادية (South وCHC وHi-Target وغيرها) بتعلن دقة RTK مقاربة. الفرق غالبًا في الأداء تحت الحجب والثبات والخدمة والتكامل. شوف قسم المقارنة والاختبار قبل الشراء.
