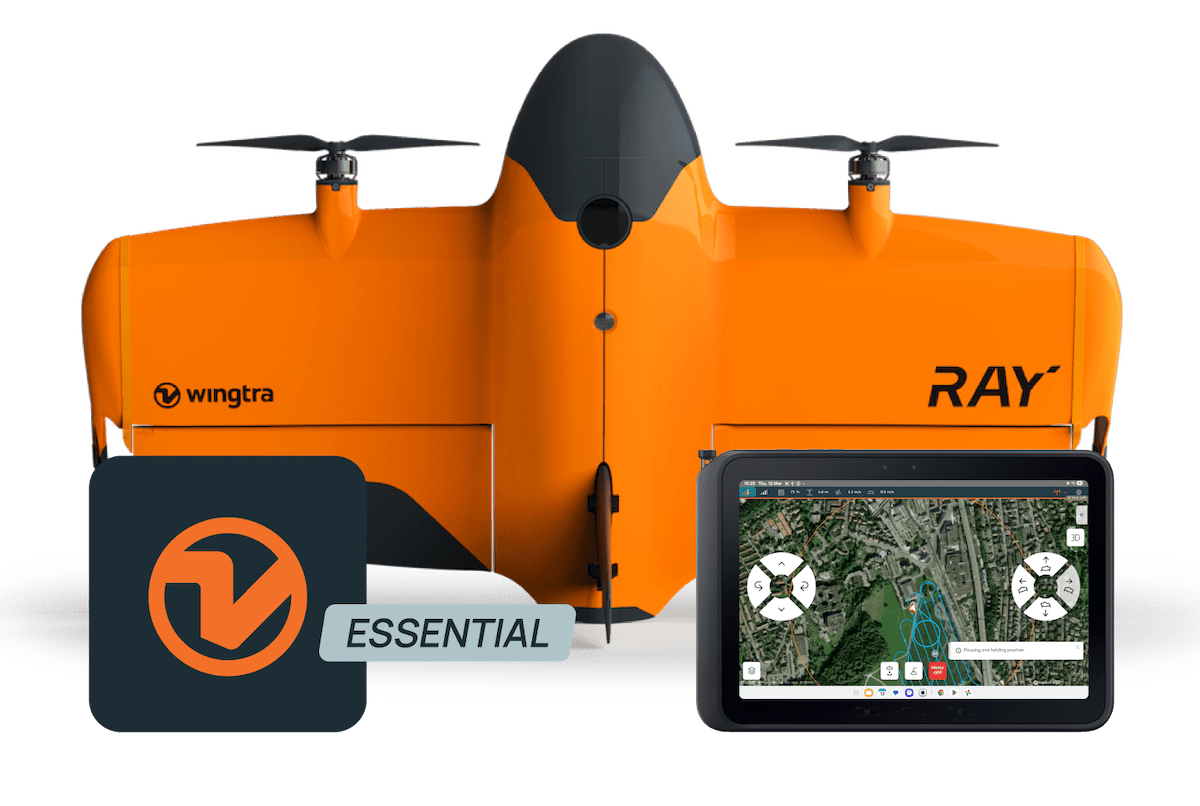

طائرات Wingtra المساحية: WingtraRAY وWingtraOne
طائرات VTOL ثابتة الجناح بتقلع عمودي وتغطي مساحات كبيرة بدقة مساحية، مع حوامل كاميرا وليدار قابلة للتبديل.
📷 الصورة من موقع wingtra.com🧭 دور Wingtra في العمل المساحي
Wingtra بتصنع طائرات VTOL ثابتة الجناح مخصصة للمسح: بتقلع وتهبط عمودي، وتطير أفقي زي الطائرة علشان تغطي مساحات كبيرة في طيارة واحدة. مناسبة للمشاريع الكبيرة المتكررة: طرق، مناجم، تطوير أراضي، وزراعة.
🧩 الموديلات
الجيل الحالي: حتى 59 دقيقة، حوامل MAP61 وSURVEY61 وINSPECT وSURVEY24 وRedEdge-P وLIDAR، وزن إقلاع 5.2 كجم، وفيها تجنب عوائق (Beta) على مسافة 100 م.
الجيل السابق وصفحته عند Wingtra بتوصفه بأنه اتبدل بـ RAY، لكنه لسه موجود في السوق والمستعمل. حتى 59 دقيقة وكاميرات RX1R II وa6100.
حامل ليدار (Hesai XT32M2X) على WingtraRAY، حتى 460 هكتار في الطيارة بحسب الشركة.
📊 المواصفات
| المواصفة | WingtraRAY | WingtraOne GEN II |
|---|---|---|
| أقصى زمن طيران | 59 دقيقة (45 مع LIDAR) | حتى 59 دقيقة |
| الوزن | إقلاع حتى 5.2 كجم | فارغة 3.7 كجم، إقلاع حتى 4.5 كجم |
| التغطية @120 م | حتى 550 ha (MAP61، GSD 2.7 سم) | حتى 210 ha (RX1R II، GSD 1.5 سم) |
| أقل GSD | 0.25 سم (INSPECT) | 0.7 سم (RX1R II) |
| الدقة (PPK) | 3 سم RMS x,y,z | أفقي حتى 1 سم / رأسي حتى 3 سم (RX1R II) |
| الرياح | 12 م/ث مستمرة، 18 هبات | 12 م/ث مستمرة، 18 هبات |
| الحماية | IP53 | IP54 |
| أقصى ارتفاع | 5000 م AMSL (مراوح عالية) | 2500 م (4800 م بمراوح عالية) |
من صفحات وداتاشيتات Wingtra. التغطية والـ GSD بتختلف حسب الارتفاع والحامل والتداخل.
📷 حوامل WingtraRAY
| الحامل | الوصف | أقل GSD | التغطية @120 م |
|---|---|---|---|
| MAP61 | RGB 61 MP زاوية واسعة | 1.2 سم @54 م | حتى 550 ha (2.7 سم) |
| SURVEY61 | 61 MP بتشوه أقل للدقة | 0.5 سم @46 م | 270 ha (1.3 سم) |
| INSPECT | 61 MP تيليفوتو للفحص | 0.25 سم @57 م | — |
| SURVEY24 | 24 MP | — | — |
| RedEdge-P | متعدد الأطياف | — | — |
| LIDAR | Hesai XT32M2X + IMU | — | حتى 460 ha (@90 م) |
📡 Wingtra LIDAR باختصار
رأسية حتى 3 سم عند ارتفاع 90 م بنقاط كنترول وتصحيحات مناسبة (بحسب الشركة).
حتى 270 نقطة/م² بثلاث رجعات عند تداخل جانبي 30%.
رجعات متعددة لاستخراج الأرض تحت الأشجار.
زمن 45 دقيقة مع الليدار.
📏 إزاي تحسب GSD والدقة المتوقعة؟
GSD = (حجم البكسل × ارتفاع الطيران) ÷ البعد البؤري. كل ما قل الارتفاع صغر البكسل على الأرض، لكن المساحة اللي تغطيها في الطيارة الواحدة بتقل.
| الارتفاع | GSD (كاميرا بكسل 4.4 µm وعدسة 35 مم) |
|---|---|
| 60 م | 0.75 سم |
| 100 م | 1.26 سم |
| 120 م | 1.51 سم |
مثال حسابي بقيم Zenmuse P1 المنشورة (بكسل 4.4 µm، عدسة 35 مم). الدقة الفعلية للخريطة بتعتمد كمان على نقاط الكنترول والتداخل والمعالجة، مش على GSD بس.
🎯 RTK ولا PPK ولا GCP؟
| الطريقة | إزاي تشتغل | تناسب لما… |
|---|---|---|
| RTK على الطائرة | تصحيح لحظي أثناء الطيران من قاعدة أو شبكة | اتصال ثابت وعايز نتايج سريعة |
| PPK | تصحيح بعد الطيران من ملف قاعدة (أو CORS) | اتصال ضعيف أو منطقة بعيدة، وعايز موثوقية أعلى |
| GCP (نقاط كنترول أرضية) | نقاط مقاسة بـ GNSS/توتال ستيشن وظاهرة في الصور | أعمال تسليم رسمي أو تحقق مستقل |
| Check Points | نقاط مقاسة ومش مستخدمة في المعالجة، بس للفحص | دايمًا. هي اللي بتثبت الدقة الحقيقية |
حتى مع RTK/PPK، الأفضل تحط كام نقطة كنترول ونقاط فحص وتقيسهم بـ GNSS أو توتال ستيشن. ده اللي بيربط شغل الدرون بباقي مشروعك المساحي وبيحميك لو فيه خطأ في الإحداثيات أو المنسوب.
📡 فوتوجرامتري ولا ليدار؟
✅ الفوتوجرامتري (كاميرا) كفاية لما…
- السطح مكشوف: أراضي، مناجم، ردم، كنتور، ومحتاج أورثوفوتو + نموذج ارتفاعات.
- ميزانية أقل وفريق عنده خبرة معالجة صور.
- محتاج صورة ملونة ملموسة للتسليم (Orthomosaic).
⛔ اتجه للـ LiDAR لما…
- فيه نباتات كثيفة وعايز تعرف منسوب الأرض تحتها.
- الشغل على خطوط كهرباء وأبراج وغابات.
- الإضاءة ضعيفة أو أسطح متجانسة بتفشل فيها الفوتوجرامتري.
الـ LiDAR مش بديل للصور دايمًا: بيدّيك نقط ارتفاعات حتى تحت بعض الأشجار، لكن تكلفة المعدات والمعالجة أعلى. كتير من المشاريع بتجمع الاتنين (كاميرا RGB مدمجة مع الليدار).
💰 متى تستاهل Wingtra؟
✅ Wingtra تستاهل لما…
- مشاريعك كبيرة ومتكررة (مئات الهكتارات في اليوم).
- عايز تقلل ساعات الطيران والمعالجة على نفس المساحة.
- فيه فريق متدرب وموزّع محلي يدعمك.
- محتاج حوامل متبدلة (كاميرا / ليدار / ملتي سبكترال).
⛔ Multicopter أنسب لما…
- شغلك مساحات صغيرة ومتوسطة (multicopter كفاية وأرخص).
- مواقع ضيقة أو محتاج تصوير مائل للواجهات.
- ميزانية محدودة جدًا أو مفيش دعم محلي.
- بتطير في مطر أو ضباب (غير موصى).
🔗 المصادر وروابط الشركات
🙋 أسئلة شائعة
❓ إيه الفرق بين WingtraRAY وWingtraOne GEN II؟
WingtraRAY هي الجيل الأحدث وWingtra بتقول إنها أسرع حوالي 40% من GEN II. WingtraRAY بتدعم حوامل أكتر (MAP61 وSURVEY61 وINSPECT وLIDAR وRedEdge-P) وزمن طيران حتى 59 دقيقة.
❓ ليه طائرة VTOL ثابتة الجناح؟
الجناح الثابت بيغطي مساحة أكبر في الطيارة الواحدة (حتى 550 هكتار على WingtraRAY بحسب الشركة) وبيقلع ويهبط عمودي بدون مدرج، فبتنفع في مشاريع كبيرة ومتكررة.
❓ الدقة 3 سم مضمونة؟
3 سم (RMS x,y,z) هي الدقة المطلقة المعلنة مع PPK باتباع الـ workflow الموصى به من الشركة. في الواقع بتتوقف على الكنترول والمعالجة، فأكد بنقاط فحص.
❓ هل ينفع في الرياح والطقس؟
أقصى رياح مستمرة 12 م/ث وهبات 18 م/ث، لكن الحماية IP53 (WingtraRAY) أو IP54 (GEN II) ومش موصى بالطيران في المطر أو الضباب.
❓ متى أفضّل multicopter على Wingtra؟
للمساحات الصغيرة والمتوسطة، والأماكن الضيقة، والتصوير المائل للواجهات، وفي ميزانية أقل. الـ VTOL يستاهل لما الشغل كبير ومتكرر.
