ثورة الرفع ثلاثي الأبعاد: ما هي الـ Point Cloud وكيف تُحدث فرقاً في المشاريع الهندسية؟

زمان كان الرفع المساحي بيعتمد على رفع نقطة بنقطة باستخدام أجهزة زي الـ Total Station أو الـ GPS. ورغم دقة الأجهزة دي، إلا إنها بتاخد وقت طويل جداً لو بنرفع واجهة مبنى معقدة أو مصنع مليان مواسير وتفاصيل. هنا ظهرت تقنية الـ Reality Capture، واللي المخرج الأساسي بتاعها هو ما يُعرف بالـ Point Cloud (السحابة النقطية).

# إيه هي الـ Point Cloud بالضبط؟

الـ Point Cloud هي ببساطة عبارة عن ملايين (أحياناً مليارات) النقاط ثلاثية الأبعاد. كل نقطة من دول ليها إحداثيات دقيقة (X, Y, Z)، وغالباً بيكون معاها معلومات تانية زي اللون (RGB) وقوة انعكاس الليزر (Intensity).

لما النقاط دي تتجمع مع بعض بكثافة عالية جداً، بتشكل مجسم دقيق ومطابق تماماً للواقع لأي مبنى، كوبري، أو حتى تضاريس أرض، لدرجة إنك تحس إنك جايب الموقع كله معاك على شاشة الكمبيوتر في المكتب الفني.

# إزاي بنحصل على الـ Point Cloud؟

علشان ننتج سحابة نقطية دقيقة للموقع، بنعتمد بشكل أساسي على طريقتين:

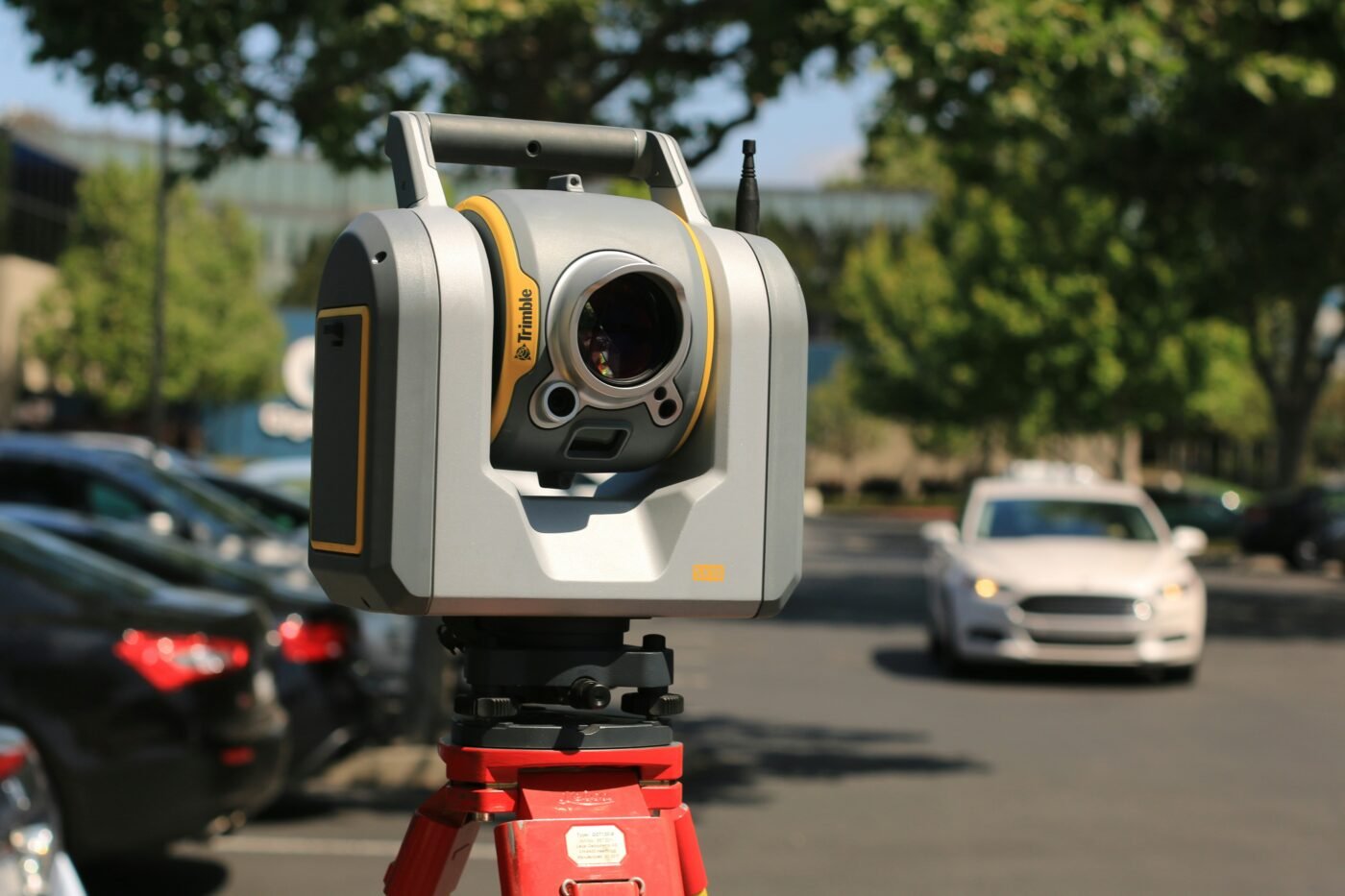

• أجهزة المسح بالليزر (3D Laser Scanners): الجهاز بيلف 360 درجة وبيبعت ملايين نبضات الليزر في الثانية الواحدة، وبيرصد الوقت اللي بتاخده النبضة عشان تخبط في الهدف وترجع، وبكده بيحسب المسافة والزاوية بدقة ملليمترية.
• التصوير الجوي (Photogrammetry): عن طريق استخدام طائرات الـ Drone لالتقاط مئات الصور المتداخلة للموقع، وبعدين بنستخدم برامج معالجة متخصصة عشان تحول الصور دي لـ Point Cloud دقيقة، الطريقة دي ممتازة للمساحات الكبيرة والتضاريس.

# أهم تطبيقات الـ Point Cloud في الهندسة والمساحة

وجود الـ Point Cloud وفر وقت ومجهود خرافي في الموقع، وفتح الباب لاستخدامات متطورة جداً، أهمها:

• أعمال الـ As-Built: بدل ما تنزل ترفع الأبعاد الحقيقية للمبنى بعد التنفيذ بالنقاط الفردية، جهاز الـ Laser Scanner بيرفع لك كل ماسورة وعمود وكمرة بدقة تامة عشان تقارنها بالتصميم الأصلي.
• النمذجة لمعلومات البناء (Scan-to-BIM): بنستورد ملف الـ Point Cloud داخل برامج زي Revit، ونبدأ نرسم فوق النقاط دي عشان نحولها لنموذج ثلاثي الأبعاد (BIM Model) ذكي ومليان بالمعلومات.
• حساب الكميات (Volume Calculation): لو عندك أكوام حفر أو ردم بأشكال غير منتظمة، رفعها بالليزر سكانر بيعمل لها مجسم دقيق جداً بيخلي حساب الكميات أسرع ونسبة الخطأ فيه شبه معدومة.

# معالجة البيانات (Point Cloud Processing)

البيانات اللي بتطلع من الجهاز بتكون ضخمة جداً ومحتاجة تجميع، لأننا بنصور من أكتر من وقفة (Setups). عملية المعالجة دي بنسميها Registration، وفيها بنستخدم برامج متخصصة عشان نركب السحابات النقطية بتاعة كل وقفة مع بعض وتطلع لنا Point Cloud واحدة كاملة للمشروع، جاهزة للتصدير لبرامج الرسم والتصميم.
