ما هو التوقيع المساحي (Setting Out)؟ وكيف ننقل التصميم من المخططات إلى الطبيعة

في أي مشروع هندسي، سواء كان مبنى أو طريق أو كوبري، البداية الفعلية للتنفيذ بتكون دايماً في إيد المساح من خلال عملية التوقيع (Setting Out). بدون العملية دي، المخططات الهندسية هتفضل مجرد خطوط وأرقام على الورق أو على شاشة الكمبيوتر.

# ما هو المقصود بعملية التوقيع (Setting Out)؟

التوقيع المساحي هو ببساطة عملية "نقل التصميم الهندسي من اللوحات والمخططات إلى الطبيعة على الأرض". بتتم العملية دي عن طريق تحويل الخطوط والأبعاد الموجودة في اللوحات إلى إحداثيات (Coordinates)، وبعدين توقيع النقاط دي في الموقع الفعلي باستخدام الأوتاد أو العلامات الثابتة.

الهدف الأساسي من الـ Setting Out هو تحديد أماكن الحفر، مواقع القواعد الخرسانية، محاور الأعمدة، أو مسارات الطرق بدقة متناهية، عشان المقاول يقدر يبدأ شغل بناءً على نقط وعلامات صحيحة 100%.

# أهم الأجهزة المستخدمة في عملية التوقيع

عشان نقدر ننقل الإحداثيات دي للطبيعة بدقة، بنعتمد على أجهزة مساحية متقدمة، أهمها:

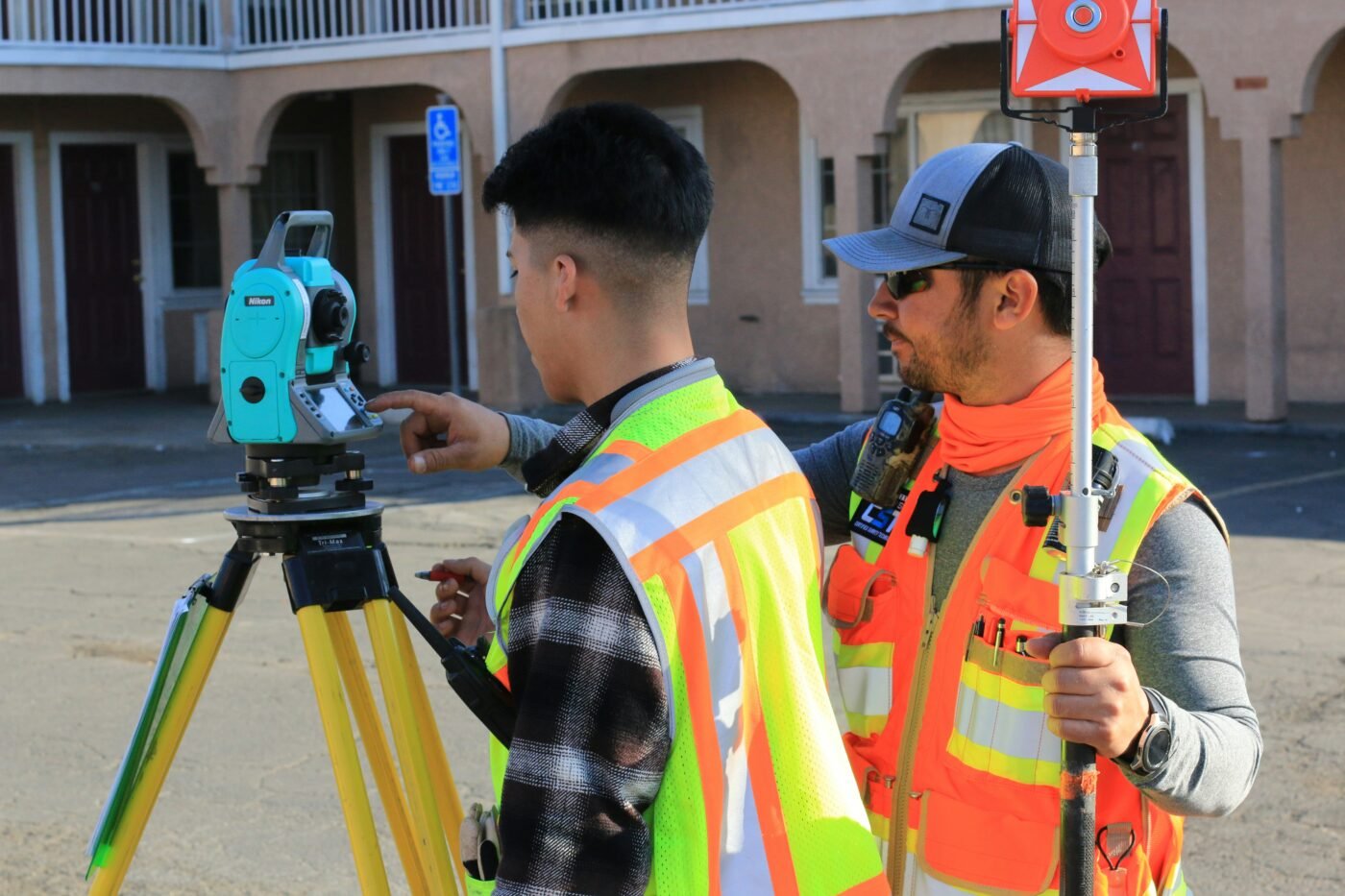

• جهاز المحطة المتكاملة (Total Station): هو الجهاز الأساسي والأكثر استخداماً ودقة في التوقيع. بيعتمد على قراءة الزوايا والمسافات لتوقيع النقاط المجهزة مسبقاً.
• أجهزة الـ GPS أو الـ GNSS RTK: بنعتمد عليها بشكل كبير في المشاريع المفتوحة ومشاريع الطرق، لأنها بتوفر سرعة عالية جداً في توقيع الإحداثيات بدون الحاجة لخط نظر مباشر.
• جهاز الميزان (Auto Level): بنستخدمه لتوقيع المناسيب (Elevations) ونقل الشيرب أو الـ Bench Mark عشان نضمن إن الحفر أو الصب هيكون على الارتفاع الصحيح المذكور في المخطط.

# خطوات عملية الـ Setting Out باختصار

عملية التوقيع مش مجرد وقفة على الجهاز، دي خطوات منظمة بتبدأ من المكتب الفني بتنتهي في الموقع:

• دراسة المخططات: استخراج إحداثيات النقاط المطلوبة من برامج زي الـ AutoCAD أو الـ Civil 3D.
• التأكد من نقاط الربط: استلام ومراجعة نقاط التحكم المساحي (Control Points) في الموقع اللي هنربط عليها الجهاز.
• نصب الجهاز: سواء بنعمل نصب وضبط أفقية جهاز الـ Total Station أو الـ GPS، وبنعمل عملية الربط أو الـ Resection للتأكد من دقة الإحداثيات.
• التوقيع الفعلي: توجيه المساعد وتثبيت الأوتاد (Pegs) أو رسم العلامات بالطلاء (Spray) وكتابة أرقام وتفاصيل كل نقطة عليها بوضوح.

> الخلاصة: عملية الـ Setting Out هي حلقة الوصل الحقيقية بين خيال المصمم وأرض الواقع. أي خطأ فيها بيكلف المشروع وقت وتكاليف إعادة عمل ضخمة، عشان كده مراجعة النقاط بعد توقيعها خطوة لا غنى عنها.
